Helligkeit von Glühbirnen

In früheren zum Vorgängertest des TMSnat veröffentlichten Beispielaufgaben waren mal Schaltkreise mit verschiedener Anordnung von Glühbirnen gezeigt und man musste beantworten, welche Glühbirne heller und welche dunkler leuchtet.





Vereinfacht kann man sagen, dass die Helligkeit von Glühbirnen nur von der Leistung abhängt. Je stärker die Leistung, desto stärker wird der Draht in der Glühbirne erhitzt, wodurch er anfängt zu leuchten. Wenn der Widerstand der Glühbirnen gleich ist, kann man noch vereinfachter sagen, dass die Helligkeit von der Stromstärke abhängig ist.



Vielleicht durftet ihr ja auch in der Schule in Physik einen Schuhkarton mit Stromkreis und Beleuchtung bauen und folgende Erkenntnis ist irgendwie hängen geblieben:

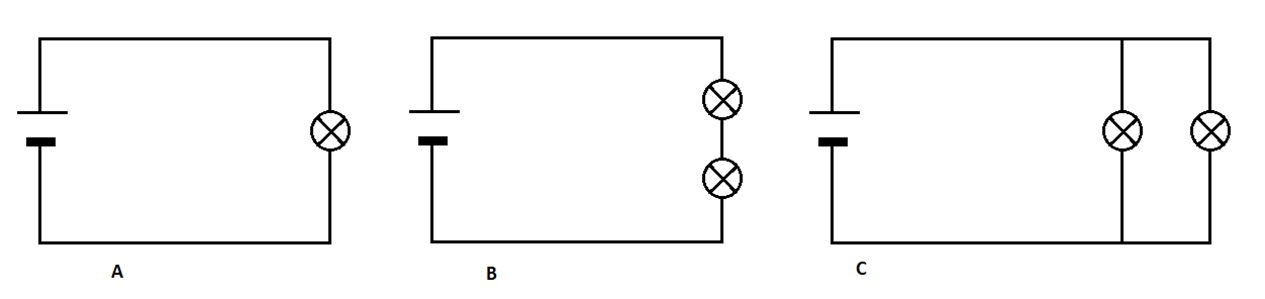

Parallelgeschaltete Glühbirnen leuchten heller als in Serie geschaltete:





In A würde die Lampe hell leuchten, in B würden beide Lampen dunkler leuchten als in A, in C würden beide Lampen gleich hell leuchten wie in A.



...
